ИСБ RUBEZH R3

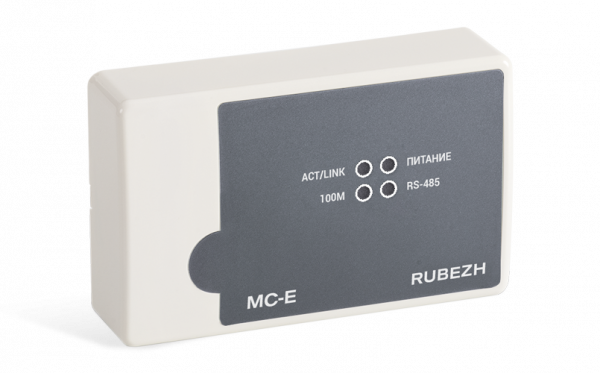

Модуль сопряжения МС-E ФУНКЦИИ: • сопряжение адресных приемно-контрольных приборов от ППКОПУ 011249-2-1 «Рубеж-2ОП» прот. R3. и пр. с компьютером через интерфейс Ethernet; • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы; • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485; • светодиодная индикация наличия связи приборов скомпьютером. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • питание МС-Е осуществляется постоянным током напряжением от 10 до 57 В; • рабочий диапазон температур — от 0 до +40 °С

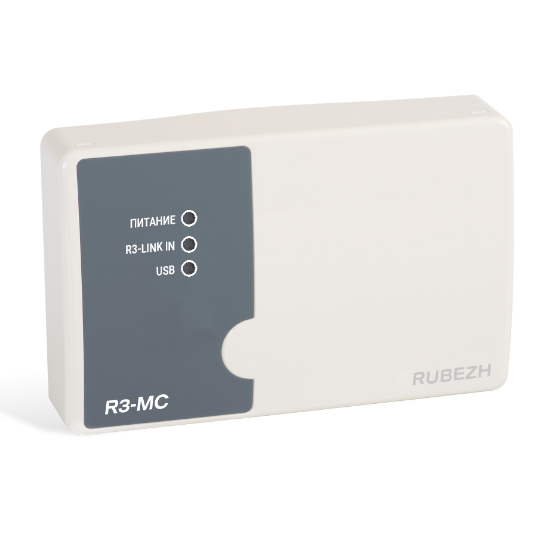

Модуль связи R3-МС ФУНКЦИИ: • связь приборов интерфейса R3-Link с компьютером; • передача тревожных сообщений от приборов интерфейса R3-Link в системы мониторинга; • сопряжение приборов интерфейса R3-Link с оборудованием сторонних производителей по протоколу Modbus RTU; • на лицевой стороне модуля R3-МС расположены светодиодные индикаторы, предназначенные для индикации текущего состояния модуля ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • R3-Link, гальванически развязанный – 1; • USB – 1; • питание модулей осуществляется от USB интерфейса компьютера; • длина кабеля интерфейса R3-Link, не более 1000 м; • длина кабеля интерфейса USB, до 2м; • рабочий диапазон температур — от 0 до +40 °С

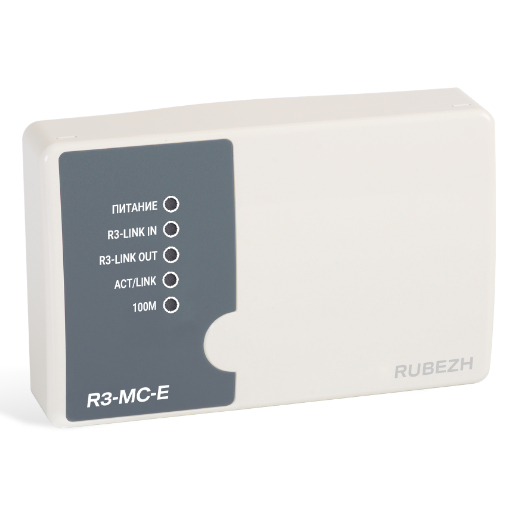

Модуль сопряжения R3-МС-Е ФУНКЦИИ: • подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы; • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link; • связь между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link, с другими аналогичными приборами, находящимися в другом интерфейсе R3-Link со своим модулем R3-МС-Е, через сеть Ethernet. • светодиодную индикацию обмена данными приборов интерфейса R3-Link с компьютером. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Интерфейсы для обмена информацией: USB; R3-Link; Ethernet; • Питание модулей от PoE; От источника питания; • Длина интерфейса R3-Link при объединении устройств в сеть, км, не более 10 • Длина линии между соседними устройствами интерфейса R3-Link, км, не более 1 • Максимальная потребляемая мощность, Вт, не более 2.5 • Степень защиты оболочки IP40 • Рабочий диапазон температур — от 0 до +55°С

Прибор приемно-контрольный и управления охранно-пожарный адресный ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Интерфейсы для обмена информацией: USB; R3-Link; АЛС • Длина интерфейса R3-Link при объединении устройств в сеть, км, не более: 10 • Длина линии между соседними устройствами интерфейса R3-Link, км, не более: 1 • Количество АЛС, подключаемых к прибору: 2 • Длина АЛС, м, не более: 3000 • Максимальное количество адресных устройств, подключаемых к одной АЛС: 250 • Выходные характеристики встроенного реле 1: коммутация напряжения постоянного тока, В: 30 • Выходные характеристики встроенного реле 1: коммутация напряжения переменного тока, В: 250 • Выходные характеристики встроенного реле 1: максимальный коммутируемый ток, А: 3 • Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока, В: 125 • Выходные характеристики встроенных реле 2 и 3: максимальный коммутируемый ток, А: 3 • Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока: U вых. = U пит. — 1 • Выходные характеристики встроенных выходов 4 и 5: максимальный ток нагрузки выхода, мА: 300 • Степень защиты оболочки: IP30 • Диапазон рабочих температур, °С: от 0 до +55

Блок индикации и управления R3-Рубеж-БИУ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Напряжение питания, В: от 10,2 до 14,4 или от 20,4 до 28,8 • Ток потребления при питании 12 В, мА, не более: 350 • Ток потребления при питании 24 В, мА, не более: 170 • Интерфейсы для обмена информацией: USB; R3-Link • Длина интерфейса R3-Link при объединении устройств в сеть, км, не более: 10 • Длина линии между соседними устройствами интерфейса R3-Link, км, не более: 1 • Количество светодиодных индикаторов контроля зон и устройств на странице: 50 • Степень защиты оболочки: IР20 • Диапазон рабочих температур, °С: от 0 до +55

Пульт дистанционного управления R3-Рубеж-ПДУ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Напряжение питания, В: от 10,2 до 14,4 или от 20,4 до 28,8 • Ток потребления при питании 12 В, мА, не более: 170 • Ток потребления при питании 24 В, мА, не более: 90 • Интерфейсы для обмена информацией: USB; R3-Link • Длина интерфейса R3-Link при объединении устройств в сеть, км, не более: 10 • Длина линии между соседними устройствами интерфейса R3-Link, км, не более: 1 • Количество направлений исполнительных устройств: 10 • Степень защиты оболочки: IР20 • Диапазон рабочих температур, °С: от 0 до +55

Пульт дистанционного управления R3-Рубеж-ПДУ-ПТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Напряжение питания, В: от 10,2 до 14,4 или от 20,4 до 28,8 • Ток потребления при питании 12 В, мА, не более: 350 • Ток потребления при питании 24 В, мА, не более: 170 • Интерфейсы для обмена информацией: USB; R3-Link • Длина интерфейса R3-Link при объединении устройств в сеть, км, не более: 10 • Длина линии между соседними устройствами интерфейса R3-Link, км, не более: 1 • Количество направлений исполнительных устройств: 5 • Степень защиты оболочки: IР20 • Масса, кг, не более: 1 • Ширина, мм, не более: 200 • Высота, мм, не более: 160 • Глубина, мм, не более: 50 • Средний срок службы, лет: 10 • Диапазон рабочих температур, °С: от 0 до +55 •

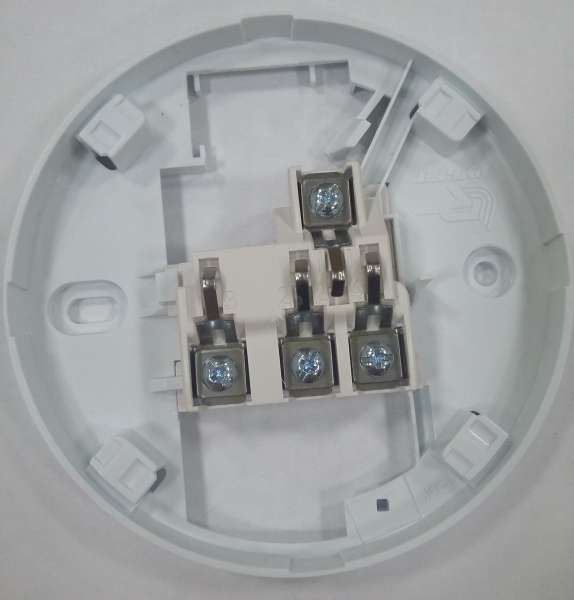

Базовое основание W1.02 (в упаковке)

Базовое основание W1.03 (в упаковке)
