ИСБ RUBEZH R3

Прибор приемно-контрольный и управления охранно-пожарный адресный ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Интерфейсы для обмена информацией: USB; R3-Link; АЛС • Длина интерфейса R3-Link при объединении устройств в сеть, км, не более: 10 • Длина линии между соседними устройствами интерфейса R3-Link, км, не более: 1 • Количество АЛС, подключаемых к прибору: 2 • Длина АЛС, м, не более: 3000 • Максимальное количество адресных устройств, подключаемых к одной АЛС: 250 • Выходные характеристики встроенного реле 1: коммутация напряжения постоянного тока, В: 30 • Выходные характеристики встроенного реле 1: коммутация напряжения переменного тока, В: 250 • Выходные характеристики встроенного реле 1: максимальный коммутируемый ток, А: 3 • Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока, В: 125 • Выходные характеристики встроенных реле 2 и 3: максимальный коммутируемый ток, А: 3 • Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока: U вых. = U пит. — 1 • Выходные характеристики встроенных выходов 4 и 5: максимальный ток нагрузки выхода, мА: 300 • Степень защиты оболочки: IP30 • Диапазон рабочих температур, °С: от 0 до +55

Блок индикации и управления R3-Рубеж-БИУ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Напряжение питания, В: от 10,2 до 14,4 или от 20,4 до 28,8 • Ток потребления при питании 12 В, мА, не более: 350 • Ток потребления при питании 24 В, мА, не более: 170 • Интерфейсы для обмена информацией: USB; R3-Link • Длина интерфейса R3-Link при объединении устройств в сеть, км, не более: 10 • Длина линии между соседними устройствами интерфейса R3-Link, км, не более: 1 • Количество светодиодных индикаторов контроля зон и устройств на странице: 50 • Степень защиты оболочки: IР20 • Диапазон рабочих температур, °С: от 0 до +55

Пульт дистанционного управления R3-Рубеж-ПДУ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Напряжение питания, В: от 10,2 до 14,4 или от 20,4 до 28,8 • Ток потребления при питании 12 В, мА, не более: 170 • Ток потребления при питании 24 В, мА, не более: 90 • Интерфейсы для обмена информацией: USB; R3-Link • Длина интерфейса R3-Link при объединении устройств в сеть, км, не более: 10 • Длина линии между соседними устройствами интерфейса R3-Link, км, не более: 1 • Количество направлений исполнительных устройств: 10 • Степень защиты оболочки: IР20 • Диапазон рабочих температур, °С: от 0 до +55

Пульт дистанционного управления R3-Рубеж-ПДУ-ПТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Напряжение питания, В: от 10,2 до 14,4 или от 20,4 до 28,8 • Ток потребления при питании 12 В, мА, не более: 350 • Ток потребления при питании 24 В, мА, не более: 170 • Интерфейсы для обмена информацией: USB; R3-Link • Длина интерфейса R3-Link при объединении устройств в сеть, км, не более: 10 • Длина линии между соседними устройствами интерфейса R3-Link, км, не более: 1 • Количество направлений исполнительных устройств: 5 • Степень защиты оболочки: IР20 • Масса, кг, не более: 1 • Ширина, мм, не более: 200 • Высота, мм, не более: 160 • Глубина, мм, не более: 50 • Средний срок службы, лет: 10 • Диапазон рабочих температур, °С: от 0 до +55 •

Прибор приемно-контрольный и управления охранно-пожарный адресный ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Интерфейс: RS485; • количество адресных линий связи –2; • количество адресных устройств, подключаемых к одной АЛС – 250; • количество зон в приборе -500; • длина адресной линии связи – не более 3 000 м; • полярность подключения АЛС — Униполярное; • количество встроенных выходов с контролем целостности — 2; • количество реле «сухой контакт» — 3 (1 перекидное); • питание – 12 В.

Блок индикации — отображение состояния зон, групп зон и исполнительных устройств адресной системы ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Интерфейс: RS485; • напряжение питания — 10–28 В; • потребляемая мощность, не более — 7 Вт; • количество светодиодных индикаторов контроля зон и устройств на странице — 50; • количество страниц — 5; • максимальное количество контролируемых зон и устройств — 250.

Блок индикации и управления — отображение состояния зон, групп зон и исполнительных устройств адресной системы, ручное управление пожарными и охранными зонами, исполнительными устройствами (РМ, МРО, МДУ) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Интерфейс: RS485; • напряжение питания — 10–28 В; • потребляемая мощность, не более — 7 Вт; • количество светодиодных индикаторов контроля зон и устройств на странице — 50; • количество страниц — 5; • максимальное количество контролируемых зон и устройств для управления — 250.

Пульт дистанционного управления — дистанционное управление одним или группой исполнительных устройств (МДУ, РМ, МРО) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Интерфейс: RS485; • количество «Рубеж-ПДУ» в одном RS-485 — не более 10 шт; • напряжение питания — 10–28 В; • потребляемая мощность, не более — 7 Вт; • число групп исполнительных устройств (направлений) – не более 10 Количество ИУ в каждой группе – не более 100.

Пульт дистанционного управления системой пожаротушения, управление режимами работы до 5 зон системы ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Интерфейс: RS485; • напряжение питания — 10-28 В; • потребляемая мощность, не более — 7 Вт; • число групп исполнительных устройств МПТ-1 (направлений) – 5.

Центральный прибор индикации и управления «Рубеж» ФУНКЦИИ: • Рекомендуется для систем до 10 устройств RS-485 или R3-Link • создание централизованной системы комплексного управления пожарной защиты и АСУ ТП на жилых, коммерческих объектах, объектах энергетики и промышленныхпредприятиях; • прием извещений от приемно-контрольных приборов, приборов управления пожарных и других технических средств пожарной автоматики; • контроль исправности каналов связи с взаимодействующими приборами; • регистрация и хранение принимаемых извещений в энергонезависимой памяти; • отображение принимаемой информации в текстовом и символьном виде на экране ЖК монитора (далее по тексту монитора); • звуковая сигнализация аварийных и предупредительныхсообщений; • дистанционное включение цепей управления системами автоматического пожаротушения, дымоудаления или выносных приборов сигнализации; • обмен данными с внешними устройствами по линиям связи Ethernet, USB. КОМПЛЕКТАЦИЯ: • системный блок; • пульт управления и индикации; • монитор 21,5»; • клавиатура; • мышь.

Центральный прибор индикации и управления «Рубеж» ФУНКЦИИ: См. функционал ЦПИУ «Рубеж» исп. 1 • Рекомендуется для систем до 60 устройств RS-485 или R3-Link или для работы с FireSec 3 «Мультисерверная задача» КОМПЛЕКТАЦИЯ: • системный блок; • пульт управления и индикации; • монитор 21,5»; • клавиатура; • мышь.

Модуль сопряжения МС-1 ФУНКЦИИ: • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы; • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485; • светодиодная индикация наличия связи приборов скомпьютером. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • RS-485, гальванически развязанный – 1; • USB – 1; • питание модулей осуществляется от USB интерфейса компьютера; • длина кабеля интерфейса RS485, не более 1000 м; • длина кабеля интерфейса USB, до 2м; • рабочий диапазон температур — от 0 до +40 °С

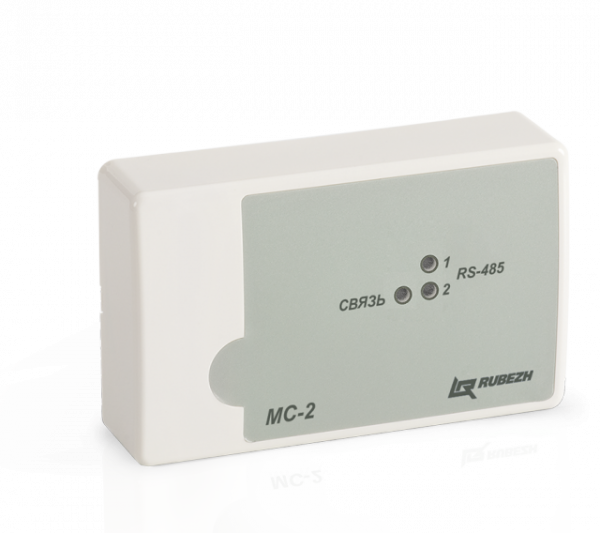

Модуль сопряжения МС-2 ФУНКЦИИ: • подключение объединенных по двум интерфейсам RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторингасистемы; • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485; • светодиодная индикация наличия связи приборов скомпьютером. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • RS-485, гальванически развязанный – 2; • USB – 1; • питание модулей осуществляется от USB интерфейса компьютера; • длина кабеля интерфейса RS485, не более 1000 м; • длина кабеля интерфейса USB, до 2м; • рабочий диапазон температур — от 0 до +40 °С

Модуль сопряжения МС-E ФУНКЦИИ: • сопряжение адресных приемно-контрольных приборов от ППКОПУ 011249-2-1 «Рубеж-2ОП» прот. R3. и пр. с компьютером через интерфейс Ethernet; • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы; • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485; • светодиодная индикация наличия связи приборов скомпьютером. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • питание МС-Е осуществляется постоянным током напряжением от 10 до 57 В; • рабочий диапазон температур — от 0 до +40 °С

Модуль сопряжения МС-3 ФУНКЦИИ: • обеспечивает объединение системы ПС Рубеж с системой Lonta-202 для передачи пожарных извещений от ППКОПУ 011249-2-1 «Рубеж-2ОП» прот. R3; • преобразует полученные от ППКОПУ ТМ Рубеж данные в формат передатчика-коммуникатора RS-202TD и передает их по интерфейсу RS-485 передатчику-коммуникатору RS-202TD, который в свою очередь передает сигналы на БС (базовую станцию). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • питание МС-3 осуществляется от внешнего источника питания +12В; • количество входов для подключения интерфейса RS-485 от ППКОПУ — 1; • количество выходов для подключения интерфейса RS-485 на передатчик RS-202TD — 1; • рабочий диапазон температур — от 0 до +40 °С

Модуль сопряжения МС-4 ФУНКЦИИ: • обеспечивает объединение системы ПС Рубеж с системой НАВИГАРД для передачи пожарных извещений от ППКОПУ 011249-2-1 «Рубеж-2ОП» прот. R3. при помощи GSM передатчика NV2050 на мониторинговую станцию NV DG 2xxx, 3xxx; • преобразует полученные от ППКОПУ тм Рубеж данные в формат передатчика NV2050 и передает их по интерфейсу RS- 485 передатчику NV2050, который в свою очередь передает сигналы на мониторинговую станцию. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • питание МС-3 осуществляется от внешнего источника питания +12 В или USB кабель; • количество входов для подключения интерфейса RS-485 от ППКОПУ — 1; • количество выходов для подключения интерфейса RS-485 на передатчик NV2050 — 1; • рабочий диапазон температур — от 0 до +40 °С

Устройство оконечное объектовое УОО-ТЛ ФУНКЦИИ: • обеспечивает передачу извещения от системы ОПС Рубеж в формате Ademco ContactID посредством коммутируемых телефонных соединений на оборудование мониторинга; • состояние системы транслируется в формате Ademco ContactID по проводной телефонной линии на заранее запрограммированные телефонные номера. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • питание УОО-ТЛ осуществляется от внешнего источника питания +12В; • количество входов для подключения интерфейса RS-485 от ППКП — 1; • количество выходов для подключения телефонной линии — 1; • количество телефонных номеров дозвона -4; • количество символов в телефонном номере — не более 21; • напряжение телефонной линии — от 20 до 60 В; • рабочий диапазон температур — от 0 до +45 °С

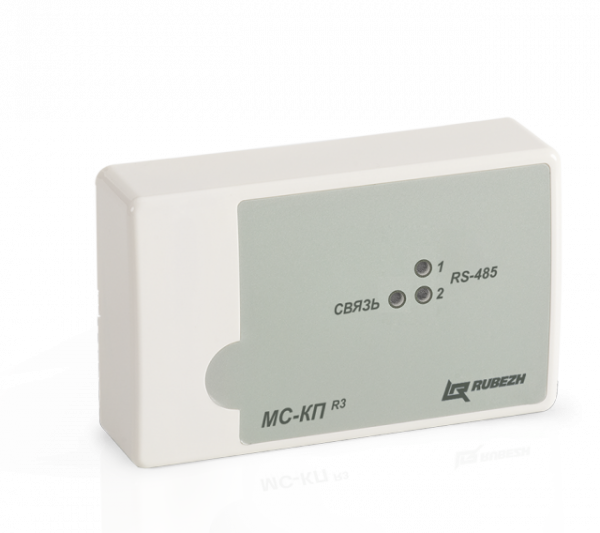

Модуль сопряжения МС-КП ФУНКЦИИ: • предназначен для интеграции адресной системы ТМ Рубеж на базе приемно-контрольного прибора ППКОПУ 011249-2- 1 «Рубеж-2ОП» прот. R3. с оборудованием сторонних производителей по протоколу Modbus RTU; • перевод информационных сигналов формата адресной системы ТМ Рубеж в формат данных, используемых в протоколе Modbus RTU; • передача состояния зон и исполнительных устройств адресной системы ТМ Рубеж во внешние системы и программное обеспечение сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU; • прием внешних команд на управление устройствами системы ОПС Рубеж от сторонних систем по протоколу Modbus RTU. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • питание осуществляется от внешнего источника питания от 10 В до 28 В; • рабочий диапазон температур — от 0 до +40 °С

Повторитель интерфейса МС-ПИ ФУНКЦИИ: • увеличение длины линии интерфейса RS485 с помощью повторения принимаемого сигнала; • предназначен для использования ППКОПУ 011249-2-1 «Рубеж-2ОП» прот. R3. и приборами других производителей, осуществляющими обмен по интерфейсу RS485. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • питание МС-ПИ осуществляется от внешнего источника питания от 10В до 14В; • количество входов для подключения интерфейса RS-485 от ППКП — 2; • рабочий диапазон температур — от 0 до +40 °С

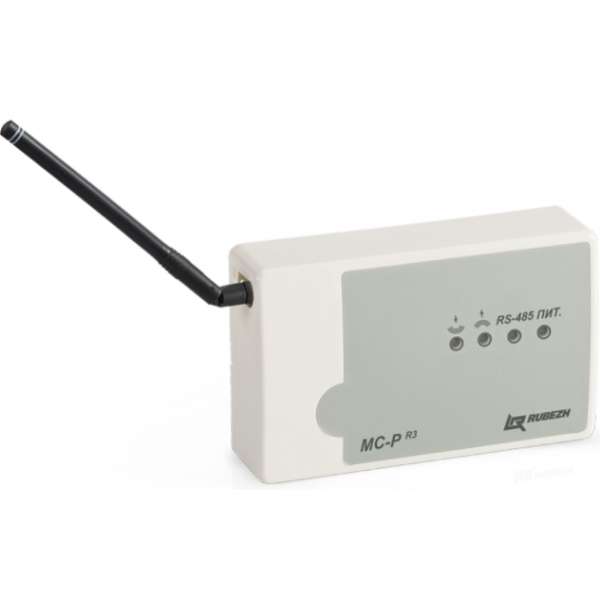

Радиоудлинитель интерфейса RS-485 ФУНКЦИИ: • удлинение линии интерфейса RS-485 по радиоканалу с приемно-контрольными приборами АС ТМ «РУБЕЖ» ППКОПУ 011249-2-1 «Рубеж-2ОП» прот. R3. и пр.; • удлинение линии реализуется с помощью пары сконфигурированных радиоудлинителей. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • питание радиоудлинителя осуществляется от внешнего источника питания напряжением от 10 до 14 В; • количество выходов для подключения интерфейса RS-485 с гальванической развязкой – 2; • длина кабеля интерфейса RS-485 – не более 1000 м; • радиоканальные параметры обеспечиваются применяемым радиомодемом «СПЕКТР 433» (www.rateos.ru); • рабочий диапазон температур — от 0 до +40 °С

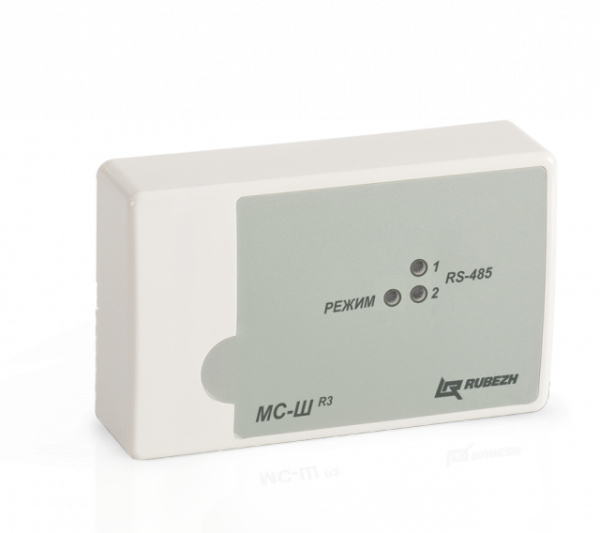

предназначен для обмена данными по интерфейсам RS-485 и обеспечивает межсегментный обмен командами по управлению сценариями работы приборов протокола R3. ФУНКЦИИ: • Количество сценариев, запускаемых через шлюз из одного сегмента в другой и обратно, в каждом направлении от 1 до 1000 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Питание от 10 до 14 В; • Количество приборов в интерфейсе RS-485 не более 60 • рабочий диапазон температур — от 0 до +40 °С

для интеграции в адресную систему охранно-пожарной сигнализации «Рубеж» оборудования сторонних производителей. ФУНКЦИИ: • прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интерфейса RS-485 сторонних производителей. • Контроль подключенных устройств • Управление подключенными устройствами • Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором • Контроль вскрытия корпуса ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Питание от 10 до 14 В; • Количество приборов в интерфейсе RS-485 не более 30 • рабочий диапазон температур — от 0 до +40 °С

Лицензия для АКП-1-R3 для подключения устройства МИП-2И Спецприбор

Лицензия для АКП-1-R3 для подключения устройства Трезор-В04 (Trezor)

Лицензия для АКП-1-R3 для подключения устройства Зебра (Forteza)

Лицензия для АКП-1-R3 для подключения устройства Фосфор (Forteza)

Лицензия для АКП-1-R3 для подключения устройства Формат (Forteza)
