Техническое средство защиты речевой информации
от утечки по оптико-электронному (лазерному) каналу «Соната-АВ4Л»
Техническое средство защиты речевой информации от утечки по оптико-электронному (лазерному) каналу «Соната-АВ4Л» предназначено для возбуждения вибрационного шумового сигнала в ламелях оконных жалюзи.
Изделие входят в состав Системы активной акустической и вибрационной защиты акустической речевой информации «Соната-АВ» модель 4Б (далее Система) и сертифицировано в ее составе.
ехнические характеристики Изделия
Основные технические характеристики Изделия указаны в Таблице. Не указанные характеристики соответствуют требованиям ФСТЭК России предъявляемым к средствам активной акустической и вибрационной защиты акустической речевой информации.
|
Параметр |
Значение |
|
|
Рабочий диапазон частот, Гц |
90 … 11 200 |
|
|
Диапазон регулирования октавных уровней, дБ, не менее |
6 1) |
|
|
Диапазон регулирования интегрального уровня, дБ, не менее |
10 |
|
|
Максимальное число подключаемых вибровозбудителей, шт. |
36 2) |
|
|
Количество шумовых выходов, шт. |
2 |
|
|
Интерфейс управления |
ReBus-3 |
|
|
Напряжение электропитания, В |
10 – 14 |
|
|
Ток, потребляемый генераторным блоком «АВ-4Л» от линии питания, мА, не более |
150 |
|
|
Виды индикации: |
— непосредственно на генераторном блоке «АВ-4Л» |
светодиодная |
|
— на других элементах Системы |
комбинированная |
|
|
Габаритные размеры, мм, не более |
— генераторный блок «АВ-4Л» |
96 х 71 х 24 |
|
— вибровозбудитель «СП-4Л» |
диаметр 48 высота 14 |
|
|
Условия эксплуатации: |
— температура окружающей среды |
от +5 до +40ºС |
|
— относительная влажность воздуха |
до 80% при температуре +25ºС |
|
|
Основные характеристики защищаемых ламелей: |
— ширина х длина (max) х толщина, мм |
89 х 2000 х 0,25 3) |
|
— материал |
окрашенный металл |
|
|
— подвес |
вертикально |
|
Примечания.
1) Кроме октавной полосы со среднегеометрической частотой 125 Гц.
2) Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством защищаемых ламелей.
3) Указаны типовые значения: ширины и толщины и длины. Размеры могут быть изменены с учетом выполнения норм.
Изделие представляет собой техническое средство виброакустической защиты с центральным генераторным блоком, пассивными вибровозбудителями и подсистемой автоматического контроля количества вибровозбудителей, подключенных к генераторному блоку.
Шумовой сигнал, возбуждаемый Изделием в ламелях оконных жалюзи, представляет собой шумовые колебания поверхности ламелей.
Размер и место установки ламелей выбирается исходя из обеспечения отсутствия прямой видимости потенциальных «мишеней».
Типовой комплект Изделия:
|
Наименование |
Количество |
Примечание |
|
Генераторный блок «АВ-4Л» |
1 шт. (1 на 36 вибровозбудитетлей) |
Обязательный элемент. Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством защищаемых ламелей |
|
Вибровозбудитель «СП-4Л» |
10 … 36 шт. (Количество равно количеству ламелей.) |
Обязательный элемент. —» » - |
|

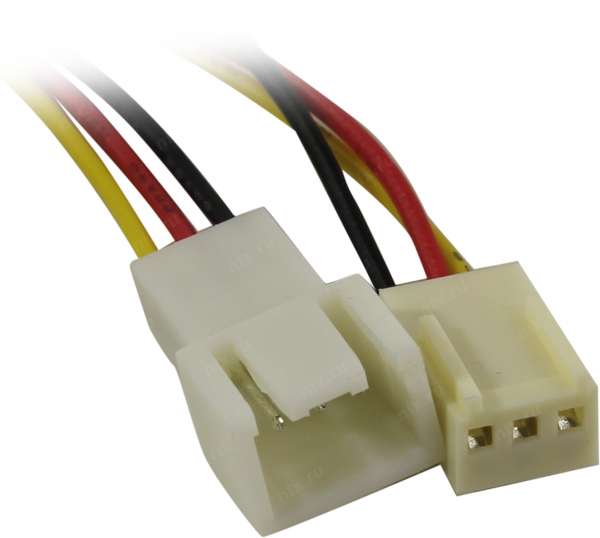

Соединительные кабели |
1/2 шт (определяется вариантом раздвижения ламелий) |
Обязательный элемент. Количество разъемов равно количеству вибровозбудителей |
|
Блок электропитания и управления «Соната-ИП4..х» |
Один на 5 (15) генераторных блоков. (5 шт. для ИП4.3, 15 шт. для ИП4.1) |
Необходим только в случае отсутствия ТСЗИ «Соната-АВ4Б» на объекте. |
|
Пульт управления «Соната-ДУ4.3» |
1 на комплекс ТСЗИ |
-» » - |
Электропитание, управление и контроль работы Изделия осуществляется в составе Системы «Соната-АВ4Б».
Генераторный блок устанавливается на стену или карниз жалюзи примерно посередине защищаемой группы ламелей и подключается к линии вторичного электропитания и управления Системы «Соната – АВ4Б».
Генераторный блок «АВ-4Л» осуществляет визуальную индикацию режима работы с помощью индикатора «РЕЖИМ». Кроме того, информация об исправности и режиме работы Изделия считывается блоком электропитания и управления «Соната-ИП4.х» и отображается на пульте управления «Соната-ДУ4.3».
Регулировка интегрального и октавных уровней выходного сигнала Изделия осуществляется с помощью СПО «Камертон» через блок электропитания и управления Системы, подключаемый к управляющей ПЭВМ по интерфейсу USB.
Набор регулировок интегрального и октавных уровней (профиль защиты) хранится в энергонезависимой памяти генераторного блока «АВ-4Л». По умолчанию в Изделии настроены 2 профиля защиты — с минимальным и максимальным уровнем шумового сигнала.
