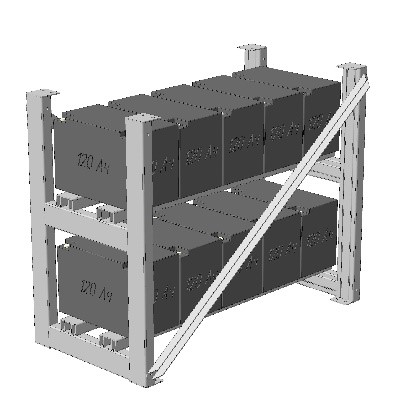

Модульный батарейный стеллаж MBS-04 разработан для совместного применения с моделями однофазных и трехфазных ИБП «Штиль» серий «ST» и «SM» мощностью до 120 кВА. Устройство представляет собой закрытый съемными защитными панелями сборно-разборный металлический каркас, позволяющий компактно размещать аккумуляторные батареи для обеспечения требуемого времени автономной работы ИБП. Симметричная конструкция и доступ к аккумуляторным батареям с каждой стороны позволяет наиболее оптимально устанавливать стеллаж с учетом геометрии помещения и габаритов предоставленного для установки места. Также конструкция имеет возможности масштабирования как в высоту, так и в ширину/глубину.
Батарейный стеллаж MBS-04 обладает следующей вместимостью (ёмкость и количество устанавливаемых АБ 12 В):
12, 18 — 40 шт.;
33, 40, 55 — 16 шт.;
75 Ач (260x214x168 мм) — 16 шт.;
120, 150 Ач — 8 шт.;
200 Ач — 6 шт.;
250 Ач — 3 шт.
Стеллаж подключается к ИБП с помощью батарейного кабеля TD50A-TD50A.
Рекомендуется дополнительная установка совместно со стеллажом модуля защиты батарей «Штиль» серии BPM с автоматическим выключателем или предохранителем аккумуляторных батарей.
| Бренд | Штиль |
| Модель | MBS-04 |
| Совместимость | однофазные и трехфазные ИБП серии ST и SM до 120 кВА |
| Емкость АБ, А*ч | 12, 18 — 40 шт.; 33, 40, 55, 75 — 16 шт.; 120,150 — 8 шт.; 200 — 6 шт.; 250 — 3 шт. |
| Исполнение | напольное |
| Защита АБ | дополнительно устанавливается модуль защиты батарей серии BPM |
| Тип разъема для подключения к ИБП | модуль защиты батарей BPM крепится к батарейному стеллажу болтами или винтами М6, ИБП и модуль защиты батарей BPM соединяются кабелем с разъемом TD50A с двух сторон |
| Схема подключения | ИБП — модуль защиты батарей BPM — батарейный стеллаж MBS |
| Количество полок для АБ, шт. | 2 (из стальных перфорированных листов) |
| Габариты полки (ШxГ), мм | 770х564 |
| Расстояние между полками, мм | 290 |
| Грузоподъёмность одной полки, кг | 240 |
| Размер без упаковки (ШхВхГ), мм | 810х790х615 |
| Масса, кг | 50 |
| Цвет | серый |
| Диапазон температуры окружающей среды, °С | от 0 до +40 (рекомендуемая температура эксплуатации аккумуляторных батарей — от +20 до +25) |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | от -20 до +40 |
| Относительная влажность воздуха, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 24 |
